Система смазки двигателя

Система смазки двигателя, устройство

Назначение системы смазки. В процессе работы двигателя детали трутся друг об друга и в результате этого трения конечно же изнашиваются. Мотор без масла проработает очень недолго.

Для уменьшения трения в двигателях предусмотрена система смазки. В ней используется моторное масло. Масло заполняет пространство между трущимися деталями, в результате чего трение деталей заменяется на трение масла .

Помимо этого масло дополнительно охлаждает детали и защищает их от коррозии.

Состав системы смазки, основные компоненты

В смазочную систему входит масляный насос, поддон картера, фильтр масла, датчик давления масла и множество каналов в блоке цилиндров, головке блока для движения масла под давлением.

Широкое распрастранение получили насосы шестеренчатого типа и роторного типа.

 Масляный насос всасывает моторное масло из поддона и под давлением подает его к деталям мотора. Масло в насос поступает через сетчатый фильтр, так называемый маслозаборник.

Если сеточка будет засорена это приведет к работе насоса всухую, в результате он может повредиться. А при повреждении насоса падает давление в системе смазки, а это чревато повреждением двигателя.

Сам насос приводится в движение от коленвала, соответственно работает насос только при вращении коленвала. На высоких оборотах давление на выходе из насоса превышает потребности системы, поэтому в насосе установлен перепускной клапан. При превышении давления клапан открывается и избыток масла возвращается обратно в насос.

Масляный поддон установлен в нижней части картера двигателя. Масляный насос двигателя всасывает моторное масло из масляного поддона. После фильтрации масляным фильтром моторное масло проходит по двум масляным контурам в блок цилиндров и головку блока цилиндров соответственно.

По одному контуру моторное  масло  подается через  масляный  канал  коленчатого вала к шатуну, а затем на поршень и поверхность цилиндра, после чего возвращается в масляный

поддон.

По другому контуру моторное масло проходит через масляный канал блока цилиндров к распределительному валу, затем через внутренний канал распределительного вала масло подается к клапанам для их смазки, после чего возвращается в масляный поддон.

Принцип действия датчика давления моторного масла в системе смазки.

Датчик давления моторного масла представляет собой реле давления, установленное на кронштейне масляного фильтра. Когда давление моторного масла падает ниже заданной величины, реле включается, а в комбинации приборов загорается сигнальная лампа давления масла.

При нормальном пуске двигателя масляный насос подает давление масла в систему и реле выключается,  при  этом  сигнальная лампа  давления  масла гаснет.

 Видео по системе смазки:



На этом о системе смазки все. Читайте интересные статьи ниже по ссылке:



Похожие статьи








www.em-grand.ru

Система смазки двигателя необходима для работы автомобиля

Одной из важнейших систем автомобиля является система смазки двигателя. Между деталями двигателя, которые перемещаются в одной плоскости, возникает сила трения. Величина силы трения зависит от точности обработки поверхностей деталей, которые находятся в соприкосновении, скорости и давления относительного перемещения.

Трение приводит к нагреву деталей и их постепенному износу, помимо этого на преодоление силы трения затрачивается значительная часть мощности автомобиля. Снизить негативные последствия воздействия силы трения можно разными способами, но самым эффективным является смазка. Именно смазка, в качестве которой используется масло, разделяет поверхности в процессе их взаимодействия, заменяя соприкосновение поверхностей деталей трением слоев масла между собой.

Неисправности в системе смазки приводят к потере мощности двигателя, перегреву, усиленному износу и заклиниванию деталей, и как следствие – полное прекращение работы двигателя. Такое часто происходит с тюнигованными автомобилями ВАЗ 2106, если за ними не следить должным образом.

Схема системы смазки двигателя

Как правило, устройство системы смазки двигателя следующее:

  • поддон картера;
  • масленый насос;
  • фильтр;
  • радиатор;
  • системы датчиков и клапанов.

– Поддон картера используется для хранения масла, уровень которого контролируется с помощью датчика температуры и уровня масла или щупа.

– Для закачивания смазки в систему предназначен масляный насос. Приводится в действие от коленчатого, распределительного или дополнительного вала двигателя.

– За очистку масла от нагара и продуктов износа отвечает масляный фильтр.

– Специальный датчик, установленный на масляной магистрали, контролирует давление масла.

– Редукционные клапана предназначены для поддержания рабочего давления масла в двигателе.

Принцип работы системы смазки двигателя

Различают два вида системы смазки: комбинированная и система с «сухим» картером. При комбинированной системе одни детали смазываются самотеком или разбрызгиванием, другие – под давлением. Смазка осуществляется циклически: в процессе работы двигателя масло закачивается в систему насосом и подается под давлением в масляный фильтр. После очистки от механических примесей масло по каналам поступает к опорам распределительного вала, шатунным и коренным шейкам коленчатого вала, и опоре шатуна.

Масло подается на поверхность цилиндра с помощью форсунок или через отверстия в опоре шатуна.

Все остальные детали смазываются разбрызгиванием. Вытекая через зазоры в различных соединениях, масло разбрызгивается движущимися деталями газораспределительного и кривошипно-шатунного механизмов. В результате этого образуется так называемый масляный туман. Он оседает на поверхности деталей и смазывает их.

В итоге, масло под действием силы тяжести стекает в поддон – весь цикл повторяется.

Система смазки с «сухим» картером применяется в основном на спортивных автомобилях. Масло из картера двигателя закачивается насосом в специальный масляный бак. При этом картер всегда остается «сухим» – без масла. Такая конструкция позволяет, независимо от уровня масла и положения маслозаборника, обеспечить стабильное функционирование системы во всех режимах.

Основные неисправности системы смазки двигателя

  • пониженное или повышенное давление масла;
  • засорение фильтров грубой и тонкой очистки;
  • утечка масла через зазоры в соединениях;
  • нестабильная работа системы вентиляции картера;
  • нарушение герметичности сальников коленчатого вала.

При возникновении любой из этих неисправностей следует немедленно обратиться за помощью в специализированные сервисные центры. Даже незначительное промедление может привести к полному отсутствию возможности пользоваться автомобилем. Особенно если речь идет про тюнингованный автомобиль ВАЗ 2109.

А вот как выглядит двигатель М10В18 BMW е30 (автомобиль из Германии) и его система смазки:

Также на эту тему вы можете почитать:

Поделитесь в социальных сетях

Alex S Октябрь 10th, 2013

Опубликовано в: Полезные советы и устройство авто

Метки: Как устроен автомобиль

avto-all.com

Устройство системы смазки | Системы смазки двигателя автомобиля

Рис. Элементы системы смазки двигателя:
1 — маслонасос, 2 — маслозаборник, 3 — поддон для масла, 4 — маслофильтр, 5 — канал подачи масла, 6 — пробка маслоналивной горловины.

Устройство системы смазки показано на рисунке. Маслонасос, размещенный на коленвале двигателя, всасывает масло из поддона для смазки и подает его в фильтр. Профильтрованное масло подается к двум каналам, расположенным в корпусе. По одному каналу масло поступает к коренным подшипникам, а также разбрызгивается на поршни, кольца и поверхности цилиндров. Второй канал подает масло в головку и через отверстия в осях толкателей смазывает толкатели, клапаны и распредвал.

Составными частями насоса являются две шестерни: с наружными и внутренними зубьями, сцепленными между собой. Шестерня с наружными зубьями посажена на колевал и ее зубья имеют несколько меньшую высоту, чем у шестерни с внутренними зубьями. Во время вращения сцепленные зубья шестерен создают разрежение с одной стороны, куда всасывается масло, и избыточное давление с другой строены, откуда масло подается в выходной канал.

Рис. Составные части маслонасоса: 1 — корпус, 2 — шестерня с наружными зубьями, 3 — шестерня с внутренними зубьями, 4 — крышка, 5 — прокладка, 6 — поршень редукционного клапана, 7 — пружина клапана, 8 — шайба, 9 — фиксирующее пружинное кольцо.

ustroistvo-avtomobilya.ru

Система смазки легкового автомобиля | Системы смазки двигателя автомобиля

Принцип работы

В типичной системе смазки легкового автомобиля при работе двигателя масло засасывается из поддона двигателя масляным насосом через маслозаборник с сетчатым фильтром, предотвращающим попадание в насос крупных частиц. Из насоса масло под давлением подается в масляный фильтр, где очищается от механических примесей и проходит в главную масляную магистраль. От нее масло поступает к коренным подшипникам коленчатого вала, опорам распределительного вала и другим деталям. К шатунным шейкам коленчатого вала масло поступает через отверстия, просверленные в нем. В некоторых двигателях в нижней головке шатуна имеется канал, по которому масло подается для смазки поршневого пальца. Для подачи масла на рабочую поверхность цилиндра иногда выполняют сверление в нижней головке шатуна, из которого, при совпадении отверстий, в шатунной шейке и головке шатуна, масло попадает на зеркало цилиндра. В отдельных случаях для этого используются специальные форсунки, которые могут устанавливаться для охлаждения поршней в двигателях с высокими температурными режимами работы. Для охлаждения нагретого масла применяются масляные радиаторы.

Вытекающее через зазоры в подшипниках масло разбрызгивается движущимися деталями КШМ и ГРМ и в виде капель и масляного тумана попадает на другие детали двигателя. Из полости головки блока цилиндров под действием силы тяжести масло стекам обратно в поддон, смазывая при этом детали привода ГРМ.

Рис. Система смазки двигателя легкового автомобиля:
1 – вакуумный насос; 2, 5, 7, 8 – перепускные клапана; 3 – масляный фильтр; 4 – датчик давления; 6 – масляный радиатор; 9 – масляный насос; 10 – балансирный вал; 11 – привод вспомогательных агрегатов; 12 – гидравлический натяжитель цепи; 13 – турбонагнетатель; 14 – форсунка охлаждения поршня

Масляный насос

Ведущая роль в работе современных автомобильных двигателей внутреннего сгорания принадлежит масляному насосу. Сравнительно большие крутящие моменты при низких частотах вращения коленчатого вала, особенно у дизельных двигателей с наддувом, диктуют необходимость увеличения давления нагнетания и производительности масляных насосов. Это связано с тем, что при таких нагрузках происходит интенсивное нагревание конструктивных элементов двигателя, что, в свою очередь, приводит к перегрузке подшипников коленчатого вала. С другой стороны, повышение производительности масляных насосов ограничено необходимостью достижения низкого расхода топлива, так как мощность, расходуемая на привод насоса, может составлять до 8% мощности двигателя. Таким образом, на современном этапе автомобилестроения актуальным является вопрос регулирования производительности масляного насоса при различных режимах работы двигателя.

Существует большое количество разнообразных вариантов конструкций масляных насосов. Разумеется, что не все из этих конструкций подходят для применения в двигателях внутреннего сгорания. Основными критериями при выборе той или иной конструкции насоса являются:

  • габаритные размеры
  • стоимость
  • производительность

В настоящее время в системах смазки используются шестеренчатые масляные насосы с внешним и внутренним зацеплением шестерен, пластинчатые насосы и героторные насосы.

Видео: Система смазки двигателя

ustroistvo-avtomobilya.ru

Система смазки двигателя

В современных двигателях смазка трущихся частей, как правило, производится по циркуляционной системе под дав­лением, создаваемым насосом.

Иногда циркуляционной смазке под давлением сопутствует смазка разбрызгиванием. Тогда такую систему смазки именуют

смешанной.




Указанные системы смазки предполагают наличие следующих элементов:




насосов, обеспечивающих циркуляцию масла под давлением;




фильтров, а иногда и центробежных сепарато­ров, служащих для очистки масла от примесей, появляющихся при разложении самого масла и изнашивании деталей;




масляных холодильников или радиаторов, где масло охлаждается;




редукционных устройств, позволяющих регули­ровать давление масла в системе;


маслопроводов и маслосборника. Послед­ний служит для сбора масла, которое затем вновь забирается насосом в систему смазки.



На фиг. 143 дана схема смешанной системы смазки. Масло цир­кулирует в двигателе под давлением, создаваемым шестеренчатым насосом 5, засасывающим масло из поддона 4 картера через сетчатый маслоприемник 6. Это масло нагнетается через маслопровод 3, фильтр грубой очистки 1, полость колпака фильтра тонкой очистки 10 и через холодильник 7 (в данном случае радиатор). Только неболь­шая часть масла пропускается че­рез фильтр тонкой очистки и стекает по центральному каналу в поддон. Затем охлажденное масло поступает к подшипникам коленчатого вала, от которых но свер­лениям в коленчатом валу поступает к шатунным подшипникам и от них по каналам в теле шатунов па смазку поршневых пальцев. Масло, как это видно из схемы, подается также для смазки подшип­ников распределительного вала, шестерни 8 привода топливного насоса и коромысел 9 клапанов. Если давление масла в магистрали превысит заданное, сработает редукционный клапан 2 и часть масла перепустится обратно в поддон. Рабочая поверхность цилиндра, зубья шестерен смазываются маслом, вытекающим из зазоров под­шипников и разбрызгиваемым кривошипно-шатунным механизмом.


В отличие от приведенной системы смазки, где нижняя часть картера используется в качестве маслосборника, в некоторых типах двигателей применяется система смазки с сухим картером.


Здесь сливающееся в картер масло отводится из него в специальный масляный бак. Систему с сухим картером особенно часто применяют в форсированных двигателях, чем избегают сильного пенообразования в картере.


Масляные насосы в подавляющем большинстве двигателей шесте­ренчатого типа; принцип их действия был рассмотрен выше. Распро­страненность таких насосов объясняется простотой, надежностью в работе и равномерностью подачи.



Если система смазки предусматривает несколько шестеренчатых насосов, то их обычно компонуют в один агрегат из нескольких секций шестеренчатых пар). На фиг. 144 представлен трехсекционный шестеренчатый насос двигателя с сухим картером. Две верхние секции насоса отсасывают стекающее в картер масло и направляют его в бачок, из которого третья секция насоса подает масло в систему смазки. Привод насоса осуществляется шестерней 1 сидя­щей на оси 7 валика ведущих шестерен.

Масло из картера в верхнюю секцию проходит через сетку 2 и окно 11, а в среднюю секцию через отверстие 10, куда масло под­водится по трубопроводу, также снабженному сеткой. Из обеих секций масло выходит в отверстия 3 и 5 и через штуцер 4 направ­ляется в масляный бачок. Из бачка масло через штуцер 9 засасы­вается нижней секцией и через штуцер 6 подается в масляные филь­тры. В приливе нижней крышки насоса расположен редукционный клапан 8.



На фиг. 145 показан лубрикатор золотникового типа, а на фиг. 146 —схема действия насосного элемента лубрикатора.


На вертикальном валу 5 (фиг. 145), приводимом во вращение от червячной шестерни 6, имеются фигурные шайбы 1 и 2, заставляю­щие работать ряд насосных элементов, укрепленных на неподвиж­ной плите 8. Каждый насосный элемент состоит из плунжера 3 и золотника 4. За один поворот вертикального вала 5 фигурная шайба 1 заставляет плунжеры 3 совершать два возвратно-поступа­тельных движения, а фигурная шайба 2 одно возвратно-поступа­тельное движение золотников 4.


На фиг. 146, а показан момент, когда рабочий плунжер 1 совер­шает ход нагнетания, и золотник 2 расположен так, что масло нагне­тается через канал 4 к месту смазки. Когда плунжер двигается вверх, совершая всасывающий ход, положение золотника дает воз­можность маслу по каналу 3 перейти в подплунжерное пространство (фиг. 146, б). При следующем рабочем ходе плунжера (фиг. 146, в) золотник, продолжая подниматься, соединяет подплунжерное про­странство с каналом 5, по которому масло поступит к контрольному отводу. Этот отвод показывает количество масла, поступающего к парному с ним рабочему отводу, соединенному с каналом 4. После положения, показанного па фиг. 146, в, следует ход всасывания. Далее цикл повторяется. Количество подаваемого масла можно регу­лировать повертыванием винта 12 (фиг. 145), изменяющие ход плунжера. Масло заливается в корпус лубрикатора через сетку 14, открывая крышку 13.

Привод червячной шестерни 6 и вертикального вала 5 осуще­ствляется через храповик 9 и червяк 7. Для прокачивания масла до пуска двигателя служит рукоятка 11, связанная с валикам 10 червяка 7.



На фиг. 147 представлен один из типов редукционного клапана. Клапан 1 плотно сидит па своем седле, прижимаемый пружиной 2, натяжение которой регулируется винтом 3. В. случае, если в магистрали давление масла превысит силу натяжения пру­жины, то клапан откроет проход маслу в картер.


Фильтры масляной системы включаются в масляную магистраль, как правило, до холодильника, так как нагретое масло имеет мень­шую вязкость, а следовательно, получается меньшее сопротив­ление при фильтрации. Фильтры часто делаются сдвоенными, что дает возможность очищать один из них при работе другого. Конструкции фильтров весьма раз­нообразны и зависят от мощ­ности, быстроходности двигате­лей и сорта применяемого сма­зочного масла. В тихоходных стационарных двигателях обыч­но ограничиваются грубой фильтрацией. Быстроходные дизели требуют более тщательной филь­трации масла. Здесь часто фильтры состоят из двух фильтрующих устройств. В первом произ­водится грубая (предварительная) очистка масла от механических примесей, во втором — тонкая очистка. Филь­трующим элементом при грубой очистке служит металлическая сетка или щели. На напорных магистралях тихоходных двигателей фильтрую­щие сетки имеют 50—200 отверстий па 1 см2, а в быстроходных — до 10 000. В щелевых филь­трах масло очищается при проходе его через щели шириной 0,03—0,1 мм. Фильтры грубой очистки включаются в систему последовательно, и через них пропускается все циркулирующее в системе масло. Фильтры тонкой очистки вклю­чаются в масляную систему параллельно, и че­рез них пропускается только часть масла (до 20%), которая в маслосборнике смешивается с остальным маслом. Так, на схеме (фиг. 143) количество масла, пропускаемое через фильтр тонкой очистки 10, определяется калиброван­ным отверстием в стяжном болте 11.

Фильтрующим элементом в фильтрах тонкой очистки могут служить войлок, ткани и другие волокнистые вещества. Наибольшее распро­странение получили картонные фильтры типа АСФО.



На фиг. 148 представлен сменный фильтрую­щий элемент картонного фильтра АСФО. Он представляет собой щелевой фильтр, состоящий из набора картонных пластин 6, между которыми установлены про­кладки 4. Между пластинами образуются пространства, отделенные друг от друга ребрами прокладок. На ребрах выдавлены лучевые канавки 5, выходящие открытым концом в центральное отверстие элемента. Стяжка элемента осуществляется с помощью стяжек 1 и 3 и двух колец 2.

Масло, поступающее в корпус фильтра, просачивается между пластинами 6 и прокладками 4, заполняет пространство между ними и затем просачивается в щели между пластинами и ребрами, попа­дая на лучевые канавки 5. По канавкам масло проходит в централь­ное отверстие элемента, откуда отводится по центральной трубке корпуса фильтра. Механические примеси, смола, кокс и пр. задер­живаются между пластинами и ребрами.



На фиг. 149 представлен комбинированный масляный фильтр двойной очистки. Насосом масло подается внутрь корпуса 1 фильтра.


В качестве фильтров грубой очистки здесь помещены двойные ленточные щелевые фильтры 4 и 3, где в щелях, образованных ленточ­ной навивкой, остаются частицы механических примесей, размер которых превышает размер щели. Основная часть масла направ­ляется в двигатель через щелевые фильтры по путям, указанным стрелками. Небольшая же часть масла, пройдя элемент тонкой очистки 5, проходит через сверление в стяжном стержне 2 и отво­дится в, картер.


Количество масла, прокачиваемое в единицу времени через систему смазки, зависит от количества отводимого ею тепла и примерно соответствует 2—8 л/л. с. ч. Для обеспечения указанной интен­сивности циркуляции давление в системе смазки составляет:




для тихоходных двигателей с воспламенением от сжатия……… ……………………………………………..0,8—1,8 кГ/см2


для быстроходных карбюраторных двигателей и дви­гателей с воспламенением от сжатия…………………..2—5 кГ/см2


для двигателей повышенной мощности и быстроходности………………………………………………………6—9 кГ/см2



Удельный расход масла (как следствие испарения и выгорания) примерно составляет 2—10 г!л. с. ч



Для различных типов двигателей внутреннего сгорания выпу­скается большой ассортимент смазочных масел. Для смазки цилиндро-поршиевой группы и подшипников тихоходных дизелей, а также для газовых и калоризаторных двигателей применяются моторные масла марки Т (ГОСТ 1519-42). Для смазки быстроходных дизелей применяются в соответствии с ГОСТом 5304-54 дизельные масла марок Дп-8, Д-11, Дп-14, Для высокооборотных быстроходных дизе­лей и карбюраторных двигателей с подшипниками из свинцовистой бронзы используются авиационные масла марок МС-14, МС-10 и МС-24 (ГОСТ 1013-49).


Для компрессоров низкого давления и двухступенчатых компрес­соров среднего давления применяется компрессорное масло марки 12 (М), а для многоступенчатых компрессоров повышенного давления — марки 19 (Т) (ГОСТ 1861-54).


В табл. 14 (стр. 245) приведены некоторые физико-химические свойства масел, указанных выше.


Для достижения минимального расхода масла при эксплуатации двигателя следует пользоваться смазочным маслом, рекомендуемым заводом-изготовителем.


При циркуляционной системе смазки в условиях нормальной эксплуатации двигателя замену масла обычно производят через сле­дующее число часов:


у тихоходных двигателей…………………………………………………. от 250 до 750;


у быстроходных двигателей …………………………………………….. » 100 » 300

Длительность работы масла может быть значительно увеличена при использовании масляных фильтров тонкой очистки и периоди­ческой сепарации масла. Показателем необходимости смены масла в тихоходных дизелях обычно считается увеличение содержания механических примесей — до 1,5%, кокса —до 3% и температура вспышки в открытом сосуде ниже 150° С.

vdvizhke.ru

Назначение, устройство и работа системы смазки двигателя. — КиберПедия

Смазочная система двигателя необходима для непрерывной по­дачи масла к трущимся поверхностям деталей и отвода от них теп­лоты.

Система смазки двигателя включает поддон картера двигателя с маслозаборником, масляный насос, масляный фильтр, масляный радиатор, которые соединены между собой магистралями и каналами.

Поддон картера двигателя предназначен для хранения масла. Уровень масла в поддоне контролируется с помощью щупа, а также с помощью датчика уровня масла.

Масляный насос шестеренного типа предназначен для закачивания масла в систему.

Масляный фильтр служит для очистки масла от продуктов износа и нагара. Очистка масла происходит с помощью фильтрующего элемента, который заменяется вместе с заменой масла.

Для охлаждения моторного масла в летнее время используется масляный радиатор, который включается краном.

Давление масла в системе контролируется специальным датчиком, установленным в масляной магистрали. Электрический сигнал от датчика поступает к сигнальной лампе на приборной панели.

Существует три способа смазки:

1. Под давлением.

2.Разбрызгиванием.

3.Самотёком.

В современных двигателях применяется комбинированная система смазки, в которой часть деталей смазывается под давлением, а другая часть – разбрызгиванием или самотеком.

При работе двигателя масляный насос закачивает масло в систему. Под давлением масло подается в масляный фильтр, где очищается от механических примесей. Затем по каналам масло поступает к коренным и шатунным шейкам (подшипникам) коленчатого вала, опорам распределительного вала, верхней опоре шатуна для смазки поршневого пальца.

Остальные части двигателя смазываются разбрызгиванием. Масло, которое вытекает через зазоры в соединениях, разбрызгивается движущимися частями кривошипно-шатунного и газораспределительного механизмов. При этом образуется масляный туман, который оседает на другие детали двигателя и смазывает их. Под действием сил тяжести масло стекает в поддон и цикл смазки повторяется.



2.Неисправности приборов освещения и способы их устранения.

Характерными неисправностями приборов освещения являются: отсутствие света в фарах, подфарниках, задних фонарях и плафонах, причиной чего может быть перегорание нитей лампочек. Причинами отказа могут быть: обрыв в цепи, окисление или плохой контакт в соединениях цепи, короткое замыкание проводов на массу. При поиске неисправности надо руководствоваться схемой, начиная с проверки соответствующего предохранителя. Неисправный участок цепи может быть обнаружен с помощью контрольной лампы. Сгоревшие лампы заменяются на новые. Нарушение контакта восстанавливают зачисткой и подтяжкой клемм, оборванный провод сращивают или заменяют на новый. Частое перегорание нитей ламп обычно вызывается повышенным напряжением генератора. Поэтому следует проверить или заменить регулятор напряжения. Отказ в работе всех приборов может быть вызван срабатыванием предохранителей из-за короткого замыкания в цепях. Следует проверить состояние предохранителей и устранить короткое замыкание. Для световой сигнализации характерны те же неисправности, что и для приборов освещения. Кроме того, может быть неисправен переключатель или прерыватель указателей поворота, а также включатель сигнала торможения. Эти приборы подлежат ремонту или замене на новые. Свет в фарах и подфарниках может отсутствовать также вследствие неисправностей переключателей. При неисправном центральном переключателе может отсутствовать свет также в заднем фонаре.




3.Работы, проводимые на автомобиле при подготовке к преодолению водной преграды.

Непосредственно перед переездом брода необходимо установить давление в шинах в пределах 1,5 … 0,5 кгс/см2 соответственно плотности прибрежного грунта. Закрыть кран на трубке вентиляции картера двигателя. Отключить вентилятор, для чего ослабить натяжение приводного ремня перемещением генератора на кронштейне. Вывернуть коническую пробку со шплинтом из нижней крышки картера сцепления и завернуть герметичную пробку. В аккумуляторную батарею следует установить герметизирующие пробки. Перед входом в воду двигатель должен поработать 3…5 мин со средней частотой вращения коленчатого вала. При этом автомобиль не должен двигаться; за это время при закрытом кране вентиляции в картере двигателя создается некоторое избыточное давление.


Перед преодолением брода необходимо тщательно проверить состояние дна, убедиться в отсутствии глубоких ям, крупных камней, топких мест, а также тщательно выбрать и проверить места входа автомобиля в воду и выхода его из воды. При входе в воду автомобиля водитель должен открыть дверь кабины для того, чтобы вода быстро затопила кабину, не позволяя ей всплывать и разгружать передний мост. При выходе из брода двери кабины должны быть открыты, чтобы вода быстрее вылилась из нее. Входить в брод следует осторожно, не создавая большой волны перед автомобилем; двигаться при преодолении брода следует на первой или второй передаче коробки передач и на пониженной передаче раздаточной коробки, избегая маневрирования.

При переезде брода нельзя останавливаться, так как вода сразу же начнет вымывать грунт из-под колес, и они будут погружаться. Двигаться надо по возможности по прямой, избегая крутых поворотов.

После каждого преодоления брода необходимо проверить состояние масла во всех агрегатах, приоткрывая на них спускные пробки. Если в каком-либо агрегате в масле будет обнаружена вода — сменить масло в агрегате. Наличие воды в масле можно определить по изменению цвета.

Каждый раз после выхода из брода следует просушить тормозные механизмы несколько раз притормозив при движении для нагрева тормозных барабанов и для удаления воды из тормозных камер.

Билет 9

1. Назначение, устройство и работа фильтра центробежной очистки масла в системе смазки двигателя.Центробежный полнопоточный фильтр очистки масла предназначен для очистки масла от механических примесей. Фильтр состоит из корпуса с колпаком, ротора, колпака ротора, перепускного клапана, деталей и крепления и уплотнения. Масло от насоса поступает в фильтр, обеспечивая вращение ротора. Ротор центробежного фильтра двигателей вращается реактивной силой, которая создается струей масла, вытекающей под давлением через два жиклера. Под действием центробежных сил механические частицы отбрасываются к стенкам колпака ротора и оседают наего поверхности, а очищенное масло через отверстие поступает в поддон двигателя. Установлена центрифуга на передней крышке блока цилиндров с правой стороны двигателя. Механические примеси, находящиеся в масле, постепенно накапливаются в колпаке ротора центробежного фильтра, образуя плотный осадок. Несвоевременное обслуживание фильтра приводит к прекращению очистки масла последним. При чрезмерном загрязнении полнопоточного фильтра открывается перепускной клапан и неочищенное масло из поддона двигателя, минуя фильтр, поступает к трущимся парам. Все это приводит к выходу из строя трущихся пар, и прежде всего к износу и задирам антифрикционных слоев шатунных и коренных вкладышей, повреждению шеек коленчатого вала, повороту шатунных вкладышей и обрыву шатунных болтов.

cyberpedia.su

Система смазки двигателя, для чего предназначена и как работает?

Двигатель
Когда садишься за руль и поворачиваешь ключ в замке зажигания, кажется, что двигатель приводится в действие как по волшебству. Однако его работа обеспечивается десятками систем, которые также приводятся в действие от поворота ключа. Одной из них является система смазки двигателя внутреннего сгорания, которая имеет очень сложное устройство и фактически обеспечивает жизнедеятельность всех остальных систем двигателя, также продлевая срок их службы. Как устроена масляная система двигателя, какие функции она выполняет, и какие неисправности могут вывести ее из строя – все это стало темой нашей сегодняшней статьи.

В чем заключается предназначение системы смазки двигателя?

Двигатель внутреннего сгорания автомобиля состоит из деталей, которые во время работы постоянно трутся одна об другую. Как известно, во время трения металлических элементов, да еще и на большой скорости, они способны очень сильно нагреваться. Это приводит к снижению эффективности работы двигателя и сильному износу самих деталей.

Интересно знать! Первый масляный фильтр появился еще в 1923 году, и выпускался он под брендом «Purolator».

Система смазки двигателя

Именно для того, чтобы не допускать подобного и максимально снижать силу трения между деталями, на авто и устанавливаются масляные системы двигателя. На эти системы возлагается сразу три ответственные задачи:

1. Смазка всех рабочих и трущихся деталей автомобиля.

2. Охлаждение трущихся поверхностей, благодаря чему предотвращается их расширение (но так как эта система не способна обеспечить полного охлаждения, в дополнение к ней обычно устанавливается радиатор).

3. Очистка системы от мелкого мусора (зачастую это очень мелкая металлическая стружка, которая образуется в результате трения деталей).
Помимо указанных функций, благодаря наличию в системе масла и ее герметичности, все металлические детали также защищаются от возникновения коррозийных очагов. Таким образом, система смазки ДВС также обеспечивает защитную функцию двигателя.

Изучаем основные элементы конструкции масляной системы двигателя

Схема масляной системы двигателя достаточно сложная, поскольку состоит из большого количества конструкционных элементов. Именно от их слаженной работы и зависит эффективность выполнения системой своих функций. Основными ее элементами являются поддон картера, масляный насос, масляный фильтр и контуры подачи масла. К числу менее важных можно отнести маслоприемник, горловину, в которую осуществляется залив масла, и датчики, благодаря которым автовладелец всегда может узнать давление внутри системы смазки автомобиля.

Это интересно! Независимо от того, идет речь о нефтяном или синтетическом масле, в нем обязательно будут содержаться специальные присадки для улучшения качества.

Поддон картера

Поддон картера
Данный резервуар предназначен для непосредственного хранения масла. Именно из поддона оно выкачивается в контуры и подается на основные системы автомобильного мотора. Для того, чтобы владелец авто мог постоянно держать под контролем уровень масла внутри поддона, в нем устанавливается специальный щуп. На щупе имеются отметки, которые указывают на минимально и максимально допустимые уровни масла, которые можно заливать в поддон.

На обычных легковых авто поддон картера может иметь самые разные размеры, но обычно колеблется от 3,5 литров. На самых мощных внедорожниках его объем может достигать даже 7,5 литров.
Внизу поддона также имеется маслоприемник, через который масло и поступает к масляному фильтру. Он может быть неподвижным, то есть прикрепленным к стенкам поддона, или же плавающим.

Масляный насос

Устройство системы смазки заключается в том, что через все ее элементы практически постоянно прокачивается моторное масло. Для того чтобы оно постоянно двигалось внутри системы, возникает необходимость в применении масляного насоса. Благодаря ему внутри системы создается определенный уровень давления, благодаря которому и обеспечивается подача масла ко всем трущимся элементам.

Масляный насос
Давление, которое может нагнетать масляный насос, может значительно колебаться в зависимости от типа автомобильного двигателя. Зачастую колебания происходят от 2 до 15 Бар. Также, в зависимости от двигателя и устройства системы смазки, масляной насос может получать привод от:

1. Коленчатого вала.

2. Распределительного вала.

3. Дополнительного приводного вала, который устанавливается специально для активации работы масляного фильтра.

Зачастую на автомобильных системах смазки ДВС устанавливаются шестеренчатые насосы, которые отличаются компактностью и простотой конструкции, а также и доступной стоимостью. Принцип работы такого насоса заключается в том, что при запуске двигателя начинают вращаться его шестерни, захватывая и передавая в магистраль необходимое количество масла.

Однако шестеренчатые масляные насосы на практике проявляют себя не очень хорошо, так как с ростом оборотов двигателя они увеличивают и объем подачи масла, хотя в этом и нет потребности. По этой причине сегодня более популярными являются масляные насосы с маятниковыми золотниками, шиберный, пластинчатый или героторный.

Масляный фильтр

В системе смазки двигателя внутреннего сгорания масляный фильтр является одним из обязательных элементов. Связано это с тем, что в процессе эксплуатации внутри системы смазки ДВС образуется очень большое количество мусора, который способнен не только засорять систему, но и выводить из строя ее элементы. Помимо этого, под воздействием температур само моторное масло также способно коксоваться, образуя при этом большое количество смолистых частичек. Задача масляного фильтра заключается в том, чтобы при попадании в поддон не выпускать «грязь» опять в систему.

Масляный фильтр
Но масляный фильтр является элементом, который требует регулярной замены, так как при большом количестве мусора он может засоряться и полностью блокировать подачу масла с поддона картера непосредственно к двигателю. Зачастую вместе с заменой фильтра рекомендуется осуществлять и замену моторного масла в системе.

Контуры подачи масла

Схема смазки двигателя обязательно включает в себя еще и контуры подачи масла, благодаря которым смазка попадает непосредственно на узлы и детали. Эти контуры обычно представляют собой магистрали небольшой длины, которые отходят от масляного фильтра и подсоединяются к распределительному валу.
В каждой системе смазки двигателя внутреннего сгорания присутствует два контура подачи масла: по первому оно подается к узлам двигателя, а по второму сливается от них обратно в поддон картера.

Важно! Контуры подачи масла являются наиболее уязвимыми элементами всей масляной системы автомобиля.

Особенности функционирования системы смазки ДВС

Когда водитель запускает мотор своего двигателя, одновременно с ним запускается в работу и масляный насос. Посредством его работы сначала на маслоприемник, а затем и на фильтр подается масло, откуда оно уже в очищенном виде поступает в контуры подачи масла и на те узлы, которые эксплуатируются в усиленном режиме:

• шейки коленчатого вала;

• шейки распределительного вала;

• пальцы поршней, турбина (если речь идет о турбированных двигателях).

Работа системы смазки двигателя
Обтекая шейки распределительного вала, моторное масло попадает непосредственно к головке блока цилиндров. Здесь оно образует что-то наподобие ванночки, масло из которой позволяет дополнительно смазать элементы распределительного вала (в частности бобышки), толкатели клапанов и непосредственно сами клапаны. При этом, если масла в этой ванночке становится слишком много, оно начинает выливаться из нее в сливные каналы, по которым возвращается обратно в поддон картера.

В поддоне же также работают шатуны, посредством работы которых из масла образуется «туман», который оседает на стенках цилиндров двигателя автомобиля. Чтобы масло не накапливалось на цилиндрах, оно регулярно снимается благодаря специальным маслосъемным кольцам.

Полезно знать! Иногда в процессе эксплуатации масло приобретает глубокий черный цвет. Это совсем не значит, что его опять необходимо менять. Подобное может происходить по причине раздробления сажевых частиц, которые находятся в системе.

При этом в системе смазки двигателя в любой момент может повыситься уровень давления, что крайне нежелательно. Предотвратить подобную ситуацию помогает сапун – специальное устройство, благодаря которому при слишком высоком давлении масло начинает задерживаться в поддоне, а из картера выпускается лишний воздух. Для откачки воздуха сапун подключается непосредственно к заборнику воздушного фильтра.

Весь описанный процесс осуществляется непрерывно во время всей работы двигателя. При этом водителю важно помнить, что если в салоне начнет мигать лампочка системы смазки автомобиля, это значит, что необходимо срочно заглушить двигатель и определить причину неисправности.

Важно! Ездить на автомобиле с неработающей масляной системой двигателя категорически запрещается.

Неисправности системы смазки: признаки и места протечек

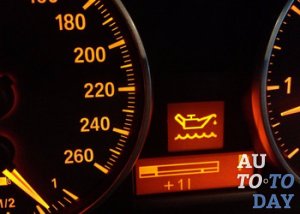

Низкий уровень масла
О том, что масляная система двигателя вышла из строя, вам могут подсказать такие признаки как снижение или чрезмерное повышение давления масла, а также снижение качественных и количественных показателей двигателя, к которым может приводить чрезмерное загрязнение системы.

Низкий уровень масла

Когда падает давление масла, первое, что нужно проверить, – это отсутствие пробоин в поддоне или других элементах системы смазки двигателя. Особенно часто протечки случаются в местах соединений магистрали, или же вследствие:

• загрязнения фильтра;

• износа масляного насоса;

• износа уплотнителя щупа;

• износа уплотнителя крышки горловины;

• износа сальников стержневых клапанов;

• износа или закоксовывания поршневых колец.

Единственный путь восстановления нормального уровня давления в таком случае – это долить в поддон еще масла. Однако, если течь действительно существует, подобная процедура все равно не даст результата, поскольку необходимо вначале устранить место течи.

Высокий уровень масла

В этом случае причиной неисправности может быть одна из следующих проблем:

1. Использование нового масла, вязкость которого не подходит системе.

2. Поломка редукционного клапана.

3. Чрезмерное засорение системы смазки автомобиля.

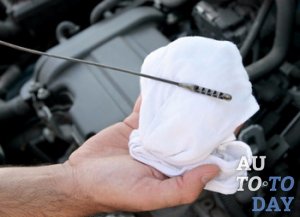

Высокий уровень масла
Но зачастую причина все же кроется в третьем пункте – засорении. Попадает мусор в систему разными путями: и при использовании некачественного масла, и при несвоевременной замене фильтра, и при слишком интенсивной эксплуатации двигателя, в результате которой в систему смазки попадают продукты горения.

Стоит понимать, что при повышении давления масла в системе смазки ДВС могут возникнуть очень серьезные поломки, вплоть до выхода из строя самого мотора. Тем не менее, в такой ситуации нелишним будет проверить на работоспособность и сам датчик давления. Для этого на его место необходимо поставить манометр. Если показатели приборов совпали – значит, необходимо искать проблему в самой системе.

Таким образом, система смазки двигателя является необъемлемой частью автомобиля, без которой его функционирование является невозможным. Она состоит из большого количества элементов, за исправной работой которых автовладельцы обязаны следить регулярно. Выход из строя масляной системы двигателя может привести к его поломке.

Подписывайтесь на наши ленты в таких социальных сетях как,
Facebook,
Вконтакте,
Instagram,
Twitter и
Telegram:
все самые интересные автомобильные события собранные в одном месте.

auto.today

Отправить ответ

avatar
  Подписаться
Уведомление о
