Вилка нагрузочная – Расскажем о нагрузочных вилках для тестирования аккумуляторов.

Содержание

Как пользоваться нагрузочной вилкой

При эксплуатации аккумулятора может возникнуть необходимость его диагностики. Замер напряжения не дает исчерпывающей информации о состоянии аккумулятора.

Для полноценной оценки необходимо знать, как аккумуляторная батарея ведет себя под нагрузкой. В этом помогает нагрузочная вилка — прибор,совмещающий в себе и вольтметр и заранее откалиброванную нагрузку. В современных реалиях популярность приобретают цифровые нагрузочные вилки, работа с ними сильно облегчает жизнь пользователя — количество расчетов сводится к минимуму и информация предоставляется более наглядно.

Нагрузочная вилка может содержать несколько нагрузочных спиралей для работы с разными нагрузками и типами аккумуляторных батарей.

Как правило один из контактов для подключения выполнен в виде провода большого сечения с зажимом типа крокодил, а второй в виде контактного штыря, закрепленного на корпусе вилки. Также на корпусе находится индикатор и средства управления, если вилка цифровая. При работе вилка коммутирует большие токи (50-200А), вся мощность рассеивается на измерительных сопротивлениях — спиралях выделяется в виде большого количества тепла. Именно поэтому время использования вилки ограниченно секундами, а корпус вилки оборудован ручкой из теплоизоляционного материала.

Подготовка аккумулятора

Для оценки состоянии батареи аккумулятор необходимо зарядить и подождать несколько часов, чтобы выровнялась температура и плотность электролита. Рекомендуется продержать АКБ в электрическом покое 24 часа. После этого можно приступать к замерам.

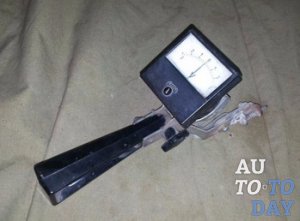

Как пользоваться нагрузочной вилкой со стрелочным вольтметром

В качестве примера вилки мы будем использовать Нагрузочную вилку Орион НВ-01. В целом приведенная информация применима для любой нагрузочной вилки с аналоговым вольтметром.

Для начала необходимо произвести замер напряжения на холостом ходу, то есть с отключенными нагрузочными спиралями. Для этого зажим «крокодил» подключается к минусовой клемме аккумулятора, а измерительный щуп с маркировкой «В» на плюсовую клемму. Сохраняем показания. Первичная оценка заряженности аккумулятора расчитывается из таблицы:

Показания вольтметра, В >12,7 12,5 12,3 12,1
Процент заряженности, % 100 75 50 25 0

Далее необходимо произвести замер под нагрузкой(с подключенными спиралями), для этого нужно подключить (наколоть) шуп вилки с буквой «Н» к плюсовой клемме АКБ. и удерживать около 5 секунд. Во время измерения через прибор протекает большой ток и выделяется много тепла, не удерживайте вилку более 5-9 секунд. Несоблюдение этой рекомендации может привести к выходу из строя нагрузочной спирали или привести к перегреву и возгоранию.

В конце измерения необходимо снять показания вольтметра.
Для оценки заряженности аккумулятора используется следующая таблица:

Показания вольтметра, В >10,2 9,6 9 8,4
Процент заряженности, % 100 75 50 25 0

Выводы о состоянии аккумулятора можно сделать, сопоставив полученные результаты. Если при первом измерении степень заряда аккумулятора определяется ниже нормы, то возможно он не полностью заряжен или возникло короткое замыкание в одной из банок батареи.

В случае, если показания второго измерения сильно отличаются от первого, то вероятно повреждены пластины аккумулятора и он не способен выдавать большие токи, Нужно предпринимать решение о его ремонте или замене.

Как пользоваться цифровой нагрузочной вилкой

Действия, необходимые для оценки состояния аккумулятора с помощью цифровой нагрузочной вилки очень похожи с использованием аналоговой вилки.

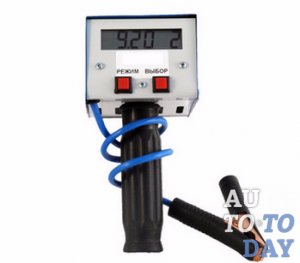

Рассмотрим работу нагрузочной вилки Орион НВ-04. Подготовка аккумулятора производится так-же, как и в млучае с обычной вилкой. Для начала необходимо измерить напряжение на холостом ходу, для этого нужно перевести прибор в режим вольтметра и отключить измерительные сопротивления. Клемму с «крокодилом» соединить с минусовой клеммой аккумуляторной батареи а измерительный щуп с плюсовой клеммой. Провести замер.
Для оценки состояния аккумулятора нужно измерить напряжение под нагрузкой, для этого необходимо подключить соответствующую измерительную спираль. И в режиме измерения напряжения подключить измерительный щуп к плюсовой клемме на 5 секунд. Измерение происходит автоматически и после окончания измерения прибор подаст звуковой сигнал. через несколько секунд появится числовое значение. Цифровая нагрузочная вилка может сохранять лог и автоматически расчитывать степень заряда, что довольно удобно — не нужно хранить таблицы и вести запись.

Стоит отметить, что все рекомендации по времени работы нагрузочной вилки в режиме измерений под нагрузкой актуальны абсолютно для всех типов приборов. Не забывайте читать инструкцию к Вашей нагрузочной вилке.


orionspb.ru

Нагрузочная вилка для аккумулятора автомобиля: особенности

Перед наступлением холодов многие желают защитить себя от неожиданностей, связанных с эксплуатацией ТС. Одна из таких – разрядившийся аккумулятор. Проверить его работоспособность поможет специальный датчик — нагрузочная вилка для аккумулятора. Рассмотрим подробнее, что она из себя представляет, как ей правильно пользоваться.

Для чего его используют

Нагрузочная вилка – это механизм, используемый для определения текущего процента заряженности источника питания. Подключив ее, вы сможете узнать, исправна ли батарея и можно ли ее использовать при последующей езде на автомобиле.

Особенно это актуально в период подготовки авто к зимнему сезону.

Дополнительно, в механизм встроен вольтметр. Он необходим для проведения бортовой диагностики.

Типы и виды автомобильных нагрузочных вилок

Эксперты разделяют нагрузочные вилки на несколько условных групп:

  • по величине нагрузки;
  • по диапазону напряжения;
  • по типу батарей, которая стоит на проверяемом транспортном средстве.
Последнее обозначает, что владельцам щелочных АКБ необходимо приобретать специально предназначенный механизм. Вилка для кислотного автоаккумулятора  не подойдет.

Основное различие в них – степень присоединяемой нагрузки.

Первая модель нагрузочной вилки, о которой мы хотим рассказать, используется для тестирования банок блока питания по отдельности. Важно понимать, что не все аккумуляторы предоставляют такую возможность исходя из своей конструкции.

Если вы обладатель именно такого аккумулятора, вам подойдет вилка модели НВ-1. В ее цепи используется вольтметр с максимальным диапазоном измерения напряжения, а именно 3-0-3 вольта.

Механизм серии НВ-1 используют для тестирования щелочного источника питания с напряжением 1,2 вольта. Ее также применяют для проверки кислотных автоаккумуляторов. Напряжение последних должно быть 2 вольта.

Еще один вариант — более современные модели: НВ-03 или НВ-04. В их конструкцию входят:

  • вольтметр электронного типа;
  • индикатор с ЖК экраном;
  • 2 нагрузки по сто ампер.

Нагрузки можно подключать одновременно или раздельно. В первом случае можно проверять автоаккумуляторы емкостью до 240 Ач.

Планируя подключать их раздельно, будьте готовы к падению общего тока до ста ампер.

Проверять таким образом можно только блоки питания до 100 Ач.

Помимо этого, модель НВ-03 имеет дополнительный функционал:

  1. Занесение в память значений предыдущих измерений (до 5 показаний).
  2. Определение текущего заряда АКБ.

Одна из самых популярных моделей – Э107 УХЛ4. Устройство включает в себя вольтметр. Его шкала рассчитана на 20 вольт. Сопротивление нагрузки равно 0,1 Ома.

Использовать приспособление можно только в том случае, если вы не собираетесь нагружать его на более, чем на 100 ампер.

Как использовать прибор для проверки

Теперь давайте разберемся, как пользоваться нагрузочной вилкой. Алгоритм проверки источника питания достаточно прост. Главное условие – неукоснительно выполнять последовательность действий.

Этап 1 – Проверка напряжения при отключенной нагрузке

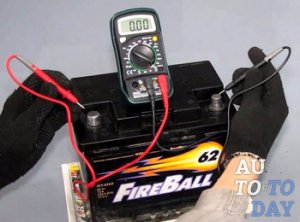

Сначала отключите нагрузку от всех элементов цепи прибора. Возьмите отсоединенный вольтметр. Измерьте уровень напряжения в автомобильном блоке питания.

Ниже расположена таблица, в соответствии с которой определяется процент текущего заряда:

Данные вольтметра, В



< 11,912,112,112,1> 12,7
Процент заряда, %



0255075110

Запишите полученные данные. После вам придется их соотнести с результатом другого измерения, речь о котором пойдет ниже.

Этап 2 – Проверка напряжения АКБ с подключением нагрузки

Теперь проведите аналогичные измерения, присоединив нагрузку к вилке. Присоедините вольтметр, подождите 5 секунд и снимите показания.

Соотнесите результаты с таблицей:

Данные вольтметра, В



< 7,88,499,6> 10,2
Процент заряда, %



0255075100

Помните, показатели необходимо снимать не позднее 5-ой секунды от начала измерений. В противном случае спираль, используемая в качестве нагрузки, может нагреться и сломаться, прихватив с собой все устройство целиком.

А если вы используете самодельный прибор, может еще и произойти возгорание.

Если в результате теста, вами был выявлен недостаточный процент заряда аккумуляторной батареи, снимите ее и поставьте на подзарядку. После этого еще раз проверьте показатели, присоединив свой прибор.

Если при проверке без нагрузки показатель был выше, чем, когда вы ее подключили, это показывает на неисправность аккумулятора. А именно о недостаточной емкости батареи АКБ.

Для устранения неполадки необходимо провести дополнительную диагностику или обратиться на станцию технического обслуживания.

Как выбрать нагрузочную вилку

Купить нагрузочную вилку можно в любом автомобильном магазине или заказать из Китая на Алиэкспресс. Возникает только один вопрос: «Как не ошибиться с выбором техники?».

Шаг первый – определяем диапазон измеряемых напряжений вольтметром

Ранее уже упоминалось, на рынке существует несколько типов моделей. Они различаются диапазоном измерения напряжения.

Чаще всего встречаются следующие показатели:

  • 2-0-2 V – подойдет для измерения щелочных аккумуляторных автобатарей 1,2 V;
  • 3-0-3 V – используется для измерения щелочных батарей 1,2 В или кислотных в 2 V;
  • 0-30 V – используется для измерения щелочных и кислотных автоаккумуляторов 24V;
  • 0-20 V – применяется для тестирования кислотных и щелочных источников питания 12V;
  • 0-15 V – подойдет для кислотных и щелочных АКБ в 12 V.

Соотнесите показатели с инструкцией.

Категорически нельзя использовать прибор, неудовлетворяющий этим условиям.

Шаг второй – выбор токовой нагрузки

В первую очередь нужно выбрать правильную токовую нагрузку, когда вы будете диагностировать свою батарею. Чтобы проверка была качественной необходимо, чтобы ток имел максимальное значение.

Но при этом не допускается превышение верхнего порога, указанного производителем в качестве рекомендованного.

В паспорте к вилке не всегда можно найти данный показатель. Да и вы вряд ли будете искать инструкцию к своему аккумулятору и смотреть, какое максимальный ток он сможет выдержать (речь идет о разрядном).

Поэтому мы рекомендуем придерживаться следующих значений:

  1. Для кислотных и щелочных автоаккумуляторов, запускающихся со стартера – 1,0С-1,4С.
  2. Для кислотных тяговых источников питания -1,0С (одночасовой заряд).
  3. Для щелочных тяговых источников питания – 0,33С (показатель номинальной емкости для трехчасового режима заряда).

Ток, создаваемый нагрузочной вилкой, должен не превышать 1,0-1,4 от емкости, заявленной компанией производителем в инструкции. Если ваш автоаккумулятор выдает до 100 Ач, следует вооружиться моделью максимальной нагрузкой в сто ампер.

Как самому сделать нагрузочную вилку

Еще один интересный вопрос, как сделать нагрузочную вилку для проверки аккумулятора своими руками? Изготовить ее можно из подручных средств. Главное правильно выстроить электрическую схему, проведя предварительные расчеты.

Один из самых простых способов изготовления:

  1. Шаг первый – находим спираль. Подойдет любая, хоть старая от сломанной электрической плиты. Либо купите новую.
  2. Шаг второй – сворачиваем спираль в 2-3 слоя. Итоговый показатель сопротивления должен быть равен 0,1-0,15 Ом. Не больше!
  3. Шаг третий – берем АКБ и лампочку, мощностью до 21 Вт. Соединяем их винтом или гайкой, либо припаиваем.
  4. Шаг четвертый – добавляем к цепи мультиметр, диапазон которого составляет 10 ампер.
  5. Шаг пятый – последовательно подключаем каждый элемент цепи.
  6. Шаг шестой – берем зажимы и выводим их на клеммы автоаккумуляторной батареи.
  7. Шаг седьмой – измеряем показания тока мультиметром.
  8. Шаг восьмой — убираем мультиметр и повторно считываем показания. Теперь нас интересует напряжение, выдаваемое спиралью.
  9. Шаг девятый – рассчитываем сопротивление по закону Ома.

После нам остается присоединить самодельную вилку к аккумулятору на пять секунд, вернув на место мультиметр. Снимаем показания. Сверяем их значения с таблицей, расположенной выше.

Другой простой способ:

  1. Берем размыкатель массы от любого старого автомобиля. Подойдут даже старые советские жигули.
  2. Находим 2 дополнительных резистора для вентилятора.
  3. Соединяем все в схему.
  4. Добавляем провода и зажимы для крепления к АКБ.

Лучше всего использовать именно вентиляторные резисторы, так как в них встроены предохранители. Они сработают, если цепь перегреется.

Саморучно конструируя нагрузочную вилку, помните о следующем:

  • не храните самодельную вилку рядом с АКБ;
  • используйте прочные зажимы, способные выдержать большое напряжение;
  • провода также должны быть толстыми;
  • крепко спаяйте элементы цепи;
  • правильно рассчитайте мощность, чтобы избежать чрезмерного нагрева;
  • не подсоединяйте самодельную вилку во время того, как батарея стоит на зарядке;
  • не применяйте устройство более 3-5 сек.

Увидеть наглядно всю последовательность шагов при проверке с участием механизма можно из видеообзора на портале YouTube

Как вы понимаете, не обязательно приобретать нагрузочную вилку. При желании ее можно сделать саморучно. Скорее всего все комплектующие вы отыщите у себя в гараже. Главное помните, какой бы механизм вы не использовали – самодельный или купленный в магазине, необходимо следить за показанием тока. Либо вся цепь может сгореть.

3batareiki.ru

Что такое нагрузочная вилка? Как пользоваться нагрузочной вилкой :: SYL.ru

Все автовладельцы понимают, что основной элемент любой машины – это аккумулятор, который обеспечивает работу всех электрических систем и приборов. Но, как и любой источник электропитания, устройство может выйти из строя. В этом случае потребуется техническое обслуживание. Одним из эффективных способов диагностики является проверка нагрузочной вилкой.

Основные понятия

Нагрузочная вилка – аппарат, анализирующий работу аккумуляторов автомобилей. Под контролем устройства ведется напряжение разомкнутой цепи, батарей под нагрузкой в местах вывода и общая работоспособность АКБ. Включает в себя прибор вольтметр, спирали сопротивления, в некоторых случаях амперметр. Сфера применения аппарата не ограничивается аккумуляторами авто, его можно использовать для осуществления съема показаний с любой детали электрической цепи.

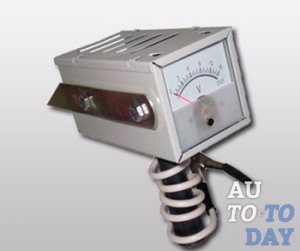

Это устройство небольшого размера в металлическом корпусе с несколькими сопротивлениями и вольтметром. С одной стороны к вольтметру подключен толстый провод, с другой имеется зажим для присоединений положительного электрода устройства к АКБ. Минусовая клемма соединяется с металлическим штырем. Спирали сопротивления подключаются двумя гайками. Нагрузка на каждую спираль рассчитана в 100 A электрического тока. Зажимы на проводах необходимы для подсоединения их к клеммам аккумулятора.

Видов достаточно много, на которые подразделяется нагрузочная вилка. Схема устройства одинаковая у всех и не представляет ничего сложного. Важное различие приборов – диапазон измерения напряжения и номинал нагрузки. Для щелочных аккумуляторов и кислотных батарей используются разные вилки.

Как пользоваться нагрузочной вилкой?

Перед применением устройства двигатель должен пробыть в нерабочем состоянии не менее 6 часов, можно выполнять проверку после ночной стоянки. Процедура проводится в два этапа. Нужно учесть, что 12-вольтовые аккумуляторы можно проверить при помощи одной спирали, а для больших емкостей используются две.

Устройство с неподключенной нагрузкой присоединяется к каждому выводу элемента. Плюсовой зажим соединяют с тем же зарядом клеммы батареи, после этого работают с отрицательными элементами. Показания вольтметра фиксируются.

Значение показателей и план действий

  • Батарея заряжена на 100% – 13 Вт.
  • Неисправность или разрядка аккумулятора – 11,5-11,8 Вт.
  • 75% заряда – 12,3-12,6 Вт.
  • При 50% данные будут от 12,1 до 12,3 Вт.
  • 25% (почти полная разрядка) – 11,8-12,1 Вт.

Если после проверки выяснилось, что батарея полностью заряжена, требуется произвести те же самые действия в качестве дополнительных измерений, только при этом необходимо включить нагрузочные соединения.

Последовательность работ:

  • очищается клемма;
  • присоединяется нагрузочная вилка при правильной полярности;
  • измеряется напряжение;
  • устанавливается сопротивление в соответствии с объемом батареи.

Нагрузочную вилку до упора прижимают к выводу АКБ на непродолжительное время (до 5 секунд). Пробки аккумулятора при выполнении этих действий должны быть завернуты. Если при касании с минусовой клеммой пойдут искры, ничего страшного – это нормальное явление. Однако нагретый штырь не стоит трогать руками между замерами.

Выявление показателей

Об исправности и полной зарядке АКБ свидетельствует отметка в 9 Вт. Показатели меньше этой цифры говорят о том, что батарея неполная или сломана. В этом случае необходимо провести зарядку и повторить процедуру измерения.

При исправности аккумулятора показатели должны прийти в норму, если этого не произошло, требуется детальная диагностика или замена батареи. Не стоит пользоваться нагрузочной вилкой в профилактических целях и очень часто – такие действия могут повредить АКБ.

Изготовление устройства своими руками

Итак, нагрузочная вилка – это мощный инструмент с вольтметром постоянного тока и двумя щупами. Конечно же, такой тип прибора можно найти в любом специализированном магазине, однако при желании и смекалке созданная нагрузочная вилка своими руками станет не менее полезным устройством.

Самодельную вилку хорошо применять для измерения энергии в 12-ваттных аккумуляторах. Перед тем как приступить к созданию устройства, необходимо измерить значение напряжения одной полностью заряженной баночки батареи. К каждой такой баночке должен быть свободный доступ. Полученные данные необходимы для составления шкалы, которая будет показывать в будущем заряд аккумулятора машины в нужном диапазоне.

Далее потребуется микроамперметр включить совместно с резистором. Необходимо следить за сопротивлением, оно должно быть немногим больше напряжения одной из банок АКБ. Шкала устройства меняется при помощи подачи на вольтметр в нужной полярности переменного напряжения постоянного тока, которое контролируется образцовым прибором.

Формулы для вычислений

В инструкции к аккумулятору указываются данные о минимальном и максимальном допустимом значении заряда, их нужно знать. Схема создания аппарата требует некоторых знаний физики, а именно формулы сопротивления элемента нагрузки электрической цепи. Оно определяется по формуле: R=U/I.

Здесь R определяется как значение сопротивления (Ом), U обозначает напряжение (B), сила тока – I (A). Мощность (P) такой цепи можно узнать, умножив значение напряжения (U) на силу тока (I). Зажимы должны иметь большую выдержку, ведь через них будет проходить большая сила тока. Они присоединяются вручную к резистору качественными проводами, которые могут выдержать большую нагрузку.

Все детали в местах соединений между собой должны хорошо спаиваться аппаратом для пайки. Теперь к самодельной нагрузочной вилке необходимо подключить вольтметр (в его качестве можно использовать микроамперметр с небольшим резистором). На зажимах помечается полярность такая же, как на работающем вольтметре. Места соединений изолируются.

Можно соорудить каркас, чтобы закрепить на нем устройство для удобства использования. Материалы для этого используются исключительно не воспламеняющиеся, в лучшем варианте подойдет металл. Таким образом создается нагрузочная вилка своими руками.

Правила установки

При установке важно соблюдать основные правила:

  • устройство присоединяется к АКБ исключительно в отключенном состоянии;
  • запрещено хранение вилки рядом с другими аккумуляторными приборами;
  • после работы тщательно проветривается помещение;
  • к каждой баночке присоединение проводится отдельно;
  • необходимо следить за мощностью тока, чтобы не испортить элементы;
  • для устройства зажимов используется сталь или нихром;
  • подключается оборудование ненадолго, особенно самодельное.

Задача, которую выполняет цифровая нагрузочная вилка, ничем не отличается от обычного устройства. Однако важная ее особенность – сверхточные результаты измерений, выводимых на дисплей оборудования.

Особенности и недостатки устройства

На протяжении многих лет используют метод большой нагрузки для проверки работоспособности свинцовых аккумуляторов. Устройства, способные снять с батареи ток в сотни ампер и измерить напряжение под такой нагрузкой, выпускают до сих пор. Шкала вольтметра окрашена в несколько цветов. Когда стрелка находится в районе зеленого, аккумулятор считается в исправном состоянии, красный – признак того, что АКБ необходимо заменить.

Популярность вилки обусловлена качественным выявлением показателей. Однако проверить емкость аккумулятора невозможно. Следовательно, прогнозировать срок службы изделия таким способом крайне сложно. Еще один факт, который необходимо учитывать: вилка забирает существенный процент заряда с АКБ, поэтому часто использовать ее нельзя.

Эффективно подобные приборы помогают выявить дефектную отдельную банку из общей сборки, а также дают возможность проверить заряженность до определенного напряжения и способность выдержать рабочий ток АКБ.

Самые точные данные получаются при диагностике новых АКБ-устройств. Рекомендуется проводить тестирование в момент, когда температура электролита положительная от +10 до +25 °C. Совсем необязательно выбрасывать испортившиеся аккумуляторы, существует достаточно пунктов по утилизации подобных устройств. Сменное сопротивление должно соответствовать емкости и типу батареи.

www.syl.ru

Нагрузочные вилки, ареометры, устройства для проверки АКБ

&bigtriangleup;

&bigtriangledown;

Как пользоваться нагрузочной вилкой?

Нагрузочная вилка – это прибор, предназначенный для проверки автомобильного аккумулятора. Самое простое исполнение включает в себя вольтметр и нагрузочное сопротивление, более сложное исполнение включает в себя еще амперметр и возможность реализации всевозможных измерений не только АКБ, но и всей электрической цепи автомобиля. Чаще всего встречается вот такой вариант нагрузочная вилка нв 01.

Металлический корпус на рукоятке со встроенным вольтметром и одной или несколькими нагрузочными спиралями. Толстый провод одной стороной подключен к «+» вольтметра, а на другой стороне закреплен зажим, обеспечивающий подключение нагрузочной вилки к клемме аккумулятора.

Минусовый электрод вольтметра соединен с металлическим штырем, расположенным на задней части корпуса.

Как же пользоваться нагрузочной вилкой и как проверить аккумулятор нагрузочной вилкой? Проверка аккумулятора нагрузочной вилкой производиться в два этапа. Сначала, Вам необходимо произвести замер напряжения на клеммах батареи, не подключая нагрузочные сопротивления. Чтобы произвести данную операцию Вам необходимо подождать 6-7 часов после того, как Вы заглушили автомобиль или же после того как на батарею перестал подаваться ток зарядки от зарядного устройства. Возьмите прибор, не подключая спирали, и соедините плюсовой зажим с плюсовой клеммой АКБ. После чего прикоснитесь минусовым штырем, расположенным на металлическом корпусе прибора отрицательной клеммы аккумулятора и следите за показаниями вольтметра. Итак, первый этап закончен. Отсоедините прибор. Если Вы выяснили, что Ваш аккумулятор заряжен на 100% можно смело переходить ко второму этапу – измерениям под нагрузкой. Теперь Вы должны подключить необходимую нагрузку и произвести те же самые манипуляции, что и на первом этапе. С той лишь разницей, что держать устройство нужно всего пять секунд и на пятой секунде снять измерения. Предупреждаем, что в момент касания штырем минусовой клеммы АКБ, работоспособная батарея будет немного «искрить», не пугайтесь, ведь все дело в том, что Вы подключили к ней нагрузку, сравнимую с пусковым током двигателя.

Внимание! В момент измерений не трогайте руками штырь нагрузочной вилки, т.к. он может сильно нагреваться. Выдержите паузу в 3-5 минут. Проверьте: во время всех действий  пробки АКБ должны быть завернуты.

Если на втором этапе измерений, значение вольтметра больше 9.0 Вольт, то значит Ваша батарея в отличном состоянии. Если ниже 9.0 Вольт, Вам необходимо провести обслуживание и заряд АКБ, и произведите контрольный замер. Если и это не поможет, то новость неутешительная – аккумулятор придется заменить.

Будьте бдительны: частая проверка нагрузочной вилкой аккумулятора навредит общему состоянию Вашего АКБ, потому как создает нагрузку на аккумулятор.

Сейчас представлены различные виды нагрузочных вилок, мы же советуем Вам приобретать нагрузочные вилки нв-01, нагрузочные вилки нв-02, нагрузочные вилки нв-03 и нагрузочные вилки-04.



Вы можете зайти на сайт нашего Интернет-магазина и купить нагрузочную вилку отличного качества и по доступным ценам! Мы ждем Вас!



Проверка аккумулятора с помощью нагрузочной вилки

С помощью нагрузочной вилки можно проверить степень зарядки и состояние аккумулятора. Проверять следует каждый элемент батареи подсоединением нагрузочной вилки к его выводам. Проверка д.б. кратковременной.

Аккумуляторная батарея нормальна, если в течение 5 секунд напряжение на каждом из элементов не изменяется и составляет 1,7-1,8 В.

Если напряжение не изменяется в течение 5 сек, одинаково для всех элементов, но величина его находится в пределах 1,4-1,7 В, то необходимо произвести зарядку.

Если напряжение ниже 1,4 В, батарея неисправна.

Величина напряжения при измерении нагрузочной вилкой характеризует степень разрядки аккумулятора. Напряжение в диапазоне 1,4-1,5 В свидетельствует о 75%-ной разрядке аккумулятора в диапазоне 1,5-1,6 В — о 50%-ной разрядке, в диапазоне 1,6-1,7 В — о 25%-ной разрядке, в диапазоне 1,3-1,4 В — о 100%-ной разрядке или о неисправности элемента.

При отличии напряжения на 0,2 В для одного из элементов по отношению к другим элементам требуется зарядка или ремонт батареи.

orionspb.ru

ПРОВЕРКА АККУМУЛЯТОРА НАГРУЗОЧНОЙ ВИЛКОЙ — Сообщество «Гаражные дела» на DRIVE2


Основные функции
Нагрузочная вилка предназначена для определения степени заряженности и исправности автомобильной аккумуляторной батареи с номинальным напряжением 12 вольт; а также проверки исправности генератора бортовой сети с помощью высокоточного вольтметра.
Технические характеристики:
Номинальное напряжение АБ: 12 В
Емкость тестируемых АБ: до 190 А-ч
Диапазон вольтметра: 0-15 В
Точность: 2,5%
Номинальное сопротивление: 0,1Ом ± 10%
Рабочий диапазон температур: –30°С – +60°С
Время измерения:
под нагрузкой, электрод «Н»: не более 5 сек.
без нагрузки, электрод «В»: не ограничено
Особенности
Большой вольтметр облегчает считывание показаний
Наличие двух электродов упрощает использование прибора
Коррозиестойкое покрытие корпуса прибора
Проверка аккумулятора с помощью нагрузочной вилки
С помощью нагрузочной вилки можно проверить степень зарядки и состояние аккумулятора. Проверять следует каждый элемент батареи подсоединением нагрузочной вилки к его выводам. Проверка д.б. кратковременной.
Аккумуляторная батарея нормальна, если в течение 5 секунд напряжение на каждом из элементов не изменяется и составляет 1,7-1,8 В.
Если напряжение не изменяется в течение 5 сек, одинаково для всех элементов, но величина его находится в пределах 1,4-1,7 В, то необходимо произвести зарядку.
Если напряжение ниже 1,4 В, батарея неисправна.
Величина напряжения при измерении нагрузочной вилкой характеризует степень разрядки аккумулятора. Напряжение в диапазоне 1,4-1,5 В свидетельствует о 75%-ной разрядке аккумулятора в диапазоне 1,5-1,6 В — о 50%-ной разрядке, в диапазоне 1,6-1,7 В — о 25%-ной разрядке, в диапазоне 1,3-1,4 В — о 100%-ной разрядке или о неисправности элемента.
При отличии напряжения на 0,2 В для одного из элементов по отношению к другим элементам требуется зарядка или ремонт батареи.

www.drive2.ru

Нагрузочная вилка – своевременное обнаружение неисправности АКБ

Нагрузочная вилка – крайне необходимый для проверки аккумуляторов прибор. Существует много видов этого устройства. Самые удобные и технологичные наиболее распространены и вызывают заслуженный интерес потенциальных пользователей.

Нагрузочные вилки для тестирования АКБ

Нагрузочная вилка – прибор, предназначенный для определения общей работоспособности АКБ, а также степени ее заряженности (разрядки). Эту работу данное устройство выполняет достаточно качественно. Однако с помощью вилки невозможно проверить емкость аккумулятора, а также обнаружить начавшуюся в нем сульфатацию. Из-за этого на основании проверки АКБ с ее помощью нельзя сделать прогноз на предмет продолжительности срока службы батареи.

Кроме того, вилка в процессе проверки снимает с АКБ значительный заряд и в случае частого использования может повлечь существенное сокращение срока его эксплуатации.

Помимо тестирования АКБ этот прибор позволяет посредством встроенного вольтметра провести диагностику электрической сети и ее элементов (например, генератора) замером напряжения на выбранном участке. В общем случае нагрузочные вилки для аккумуляторов состоят из вольтметра, нагрузки в виде спирали и щупов (или провода с зажимом и щупа) для подсоединения к клеммам аккумулятора. Во время испытаний АКБ под нагрузкой спираль подключают параллельно вольтметру. При разомкнутой цепи нагрузочной спирали вилка используется как обычный вольтметр для замера уровня напряжения в предусмотренном для прибора диапазоне.

Самые распространенные виды вилок

Чаще других встречаются ВН-1 и НВ-01.  Они предназначены для тестирования АКБ с напряжением 12 В емкостью до 190 А*ч. Вилка нагрузочная ВН-1 имеет следующие основные характеристики:

  • диапазон температур применения от +1°С до +35°С;
  • диапазон измерений вольтметра составляет 0–15 В;
  • сопротивление спирали 0,1Ом ± 15%;
  • режим работы при нагрузочном измерении повторно-кратковременный: длительность измерения – 5 с, пауза – 15 с.

Нагрузочная вилка ВН-1 в настоящее время уже применятся не так часто, как раньше. Ей на замену пришли более современные и точные приборы НВ-01:

  • точность измерений 2,5 %;
  • диапазон измерений вольтметра составляет 0–15 В;
  • величина тока нагрузки для АКБ емкостью 15–100 А*ч равна 100 А, с емкостью 100–190 А*ч равна 200 А;
  • температуры применения от –30°С до +60°С;
  • сопротивление спирали 0,1 Ом ± 5%.

Нагрузочная вилка НВ-02 – для тестирования АКБ с напряжением 12 В емкостью 15–240 А*ч. Характеристики:

  • точность измерений 2,5 %;
  • диапазон измерений вольтметра составляет 0–15 В;
  • величина тока нагрузки для АКБ емкостью 15–100 А*ч равна 100 А, с емкостью 100–240 А*ч равна 200 А;
  • сопротивление спирали 0,1Ом ± 5%;
  • температуры использования от –20°С до +60°С.

Приборы ВН-1, НВ-01 и НВ-02 оснащены стрелочным вольтметром.

Вилка НВ-03. Этот прибор идентичен НВ-02, но имеет следующие отличия:

  • более высокая точность измерений, составляющая 0,5 %;
  • диапазон измерений вольтметра составляет 0–16 В;
  • цифровой вольтметр, оснащенный жидкокристаллическим табло;
  • кнопочное переключение режимов работы.

Универсальная НВ-04 и мощная НВ-Б

Нагрузочная вилка НВ-04 – для тестирования батарей с напряжением 12 В и 24 В емкостью до 15–240 А*ч, а также для индивидуальной проверки одного отдельного элемента АКБ напряжением 2 В. Характеристики:

  • точность измерений 0,5 %;
  • диапазон измерений вольтметра составляет 0–32 В;
  • ток нагрузки при 12 В – 50 А, при 24 В и 2 В – 100 А;
  • сопротивление спирали «2 В» – 0,02 Ом ± 5%, «24 В» – 0,2 Ом ± 5%;
  • температуры использования от –20°С до +60°С.

Эта нагрузочная вилка позволяет проверить уровень зарядки и исправность не только всего аккумулятора, но и каждого его элемента в отдельности, что в некоторых случаях крайне необходимо. Кроме того, у этой вилки допустимое время нагрузочного измерения (когда спираль подключена) составляет 9 с, в отличии от 5 с для других приборов. НВ-04 имеет цифровой вольтметр, оснащенный жидкокристаллическим табло, и кнопочное переключение режимов работы. По своей функциональности является универсальным – позволяет выполнить все без исключения виды тестов для аккумуляторов.

Нагрузочная вилка НВ-Б – для тестирования только отдельных элементов на 1,2 В и 2 В аккумуляторов до 500 А*ч. То есть сама АКБ может быть на любое напряжение (12 В или 24 В).

Характеристики:

  • оснащена магнитоэлектрическим вольтметром М1001М, у которого стрелка от центра отклоняется в обе стороны;
  • диапазон измерений вольтметра составляет 3–0–3 В;
  • цена деления приборной шкалы 0,2 В;
  • сопротивление спирали 0,02 Ом ± 5%;
  • ток нагрузки составляет 100 А.

Нагрузочная вилка НВ-Б – самая мощная из представленных. Ее недостаток – невозможность тестировать весь аккумулятор целиком.

carnovato.ru

Нагрузочная вилка — проверяем, что может ваш аккумулятор

Нагрузочная вилка При проверке аккумулятора автомобиля нагрузочной вилкой, Вы проведёте качественное тестирование АКБ, что даст замечательную возможность правильного установления заряда батареи и её исправности.

Нагрузочные вилки для тестирования АКБ

Этот инструмент заслуживает по праву вхождение в список лидеров среди основных помощников автомобильных владельцев, которые систематически диагностируют состояние всех функций жизнедеятельности своих четырёхколёсных любимцев. При помощи нагрузочной вилки, каждый водитель с лёгкостью в состоянии определить работоспособность аккумуляторной батареи автомобиля. А это, несомненно, придаёт уверенности в завтрашнем дне, что батарея не подведёт в ответственный момент движения на дороге.

Проверка заряда аккумулятора

Стандартная нагрузочная вилка имеет простейшую конструкцию. Это нагрузочный резистор с большой мощностью, который оснащён вольтметром и двумя щупами. Первый помещён в цельнометаллический корпус. К минусовому выходу вольтметра подключается стальной штырь, что находится на тыльной поверхности данного приспособления. От плюса выходит достаточно толстый и массивный провод. Также на тыльной стороне вольтметра располагается зажим, с помощью которого нагрузочную вилку и подсоединяют к аккумуляторным клеммам, и гайки в количестве двух штук, к которым подключаются нагрузочные сопротивления или спирали.

Конечно, в наше время полки автомобильных магазинов пестрят разнообразием и более «прокачанных» приспособлений для проверки аккумуляторных батарей абсолютно любых средств передвижения, не только легковых или грузовых автомобилей. При помощи данных современных приспособлений случилось возможным проверять и самостоятельно анализировать каждый компонент электроцепи Вашего транспортного средства.

Самые распространенные виды нагрузочных вилок

Наиболее часто встречающимися моделями нагрузочных вилок являются ВН-1 и НВ-01. Они разработаны для проверки аккумуляторов с напряжением 12 В и ёмкостью до 190 А*ч. Из основных характеристик нагрузочной вилки ВН-1 можно выделить следующие:

— диапазон температур, в которых применяется аппарат от +1°С до +35°С;

— диапазон работы вольтметра в измерении напряжения 0–15 В;

— сопротивление спирали 0,1Ом ± 15%;

— повторный и кратковременный режимы работы нагрузочного измерения с длительностью в 5 секунд и паузой в 15 секунд.

Нагрузочная вилка Эта модель нагрузочной вилки уже не так распространена в своём применении, как ранее. Её преемницей стала более совершенная и точная модель НВ-01. Её основные характеристики следующие:

— измерения с точностью в 2,5 %;

— диапазон работы вольтметра в измерении напряжения 0–15 В;

— величина нагрузки электрического тока для аккумуляторных батарей ёмкостью 15–100 А*ч равна 100 А, а для АКБ с ёмкостью 100–190 А*ч равна 200 А;

— большой диапазон применения в температурных условиях от –30°С до +60°С;

— сопротивление спирали 0,1 Ом ± 5%.

Нагрузочная вилка НВ-02 применяется в тестировании аккумуляторных батарей с ёмкостью 15–240 А*ч и напряжением в 12 В. Её основные характеристики следующие:

— измерения с точностью в 2,5 %;

— диапазон работы вольтметра в измерении напряжения 0–15 В;

— величина нагрузки электрического тока для аккумуляторных батарей ёмкостью 15–100 А*ч равна 100 А, а для АКБ с ёмкостью 100–240 А*ч равна 200 А;

— сопротивление спирали 0,1Ом ± 5%;

— диапазон применения в температурных условиях от –20°С до +60°С.

Три вышеперечисленных прибора оборудованы стрелочным вольтметром. Четвёртый прибор НВ-03 схож по характеристикам с НВ-02, но более совершенен в следующем:

— точность проводимых измерений составляет 0,5 %;

— диапазон работы вольтметра в измерении напряжения 0–16 В;

— вольтметр оснащён цифровым жидкокристаллическим табло;

— кнопочные переключатели между режимами работы.

Универсальная НВ-04 и мощная НВ-Б

HB-4 Модель нагрузочной вилки НВ-04 – это замечательный универсальный помощник. Её предназначение заключается в тестировании аккумуляторов с напряжением в 12 и 24 В и ёмкостным диапазоном 15-240 А*ч. Также при помощи данного прибора возможно выполнять проверку отдельных элементов аккумулятора напряжением 2В. Основные характеристики:

— проведение высокоточных измерений 0,5 %;

— диапазон работы вольтметра в измерении напряжения 0–32 В;

— ток нагрузки при 12 В – 50 А, при 24 В и 2 В – 100 А;

— сопротивление спирали «2 В» – 0,02 Ом ± 5%, «24 В» – 0,2 Ом ± 5%;

— большой диапазон применения в температурных условиях от –20°С до +60°С.

Данная модель нагрузочной вилки хороша тем, что не только с высокой точностью проверяет заряд и исправность всей аккумуляторной батареи, но и может диагностировать отдельные её элементы, что порой бывает очень необходимо. Кроме этого время нагрузочного измерения с подключенной спиралью у данной модели составляет 9 секунд, что почти в два раза превышает максимально допустимые значения других моделей. Оснащённая цифровым жидкокристаллическим табло и кнопочным переключением режимов, эта нагрузочная вилка весьма удобна в эксплуатации.

Нагрузочная вилка Ко всему этому НВ-о4 поистине универсальный аппарат, позволяющий проводить все возможные тесты аккумуляторных батарей. Нагрузочная вилка модели НВ-Б создана для проведения тестов лишь отдельных элементов аккумулятора на 1,2 и 2 В с ёмкостью самой батареи до 500 А*ч. То есть сама батарея может иметь напряжение как 12 так 24 В. Основные характеристики НВ-Б:

— в её оснащение входит магнитоэлектрический вольтметр М1001М. Отклонение стрелки в нём происходит в обе стороны;

— диапазон работы вольтметра в измерении напряжения составляет 3–0–3 В;

— приборная шкала градуирована по 0,2 В;

— сопротивление спирали 0,02 Ом ± 5%;

— нагрузочный ток составляет 100 А.

Нагрузочная вилка НВ-Б – самый мощный представитель из вышеперечисленных моделей. Но главным её недостатком является то, что этот аппарат не имеет возможности тестировать всю аккумуляторную батарею целиком.

Проверка АКБ без нагрузки при помощи нагрузочной вилки

Проверка аакумулятораПри помощи даже простейших нагрузочных вилок, Вы можете диагностировать уровень заряда аккумуляторов как на 12 вольт, так и с большей мощностью. В случае со слабой аккумуляторной батареей используется одно нагрузочное сопротивление на вольтметре, в остальных же случаях – два. Проверять аккумулятор без нагрузки нужно следующим образом:

На аккумуляторных клеммах напряжение определяется без прибегания к нагрузочным сопротивлениям. Для корректного проведения замеров, нужно чтобы Ваш автомобиль не эксплуатировался в течении как минимум семи часов. Двигатель должен быть заглушен и ток на батарею подаваться не должен. Далее соедините положительную аккумуляторную клемму с идентичным зажимом нагрузочной вилки, но при этом не используя нагрузочное напряжение. Штырём нагрузочной вилки с отрицательным значением проверяется напряжение на минусовой клемме аккумулятора.

Значения, которые Вы получите, будут свидетельствовать о том напряжении, которое характеризует разомкнутую цепь аккумулятора. Эти значения сверьте с нормативными для установления уровня заряда аккумулятора. Если вольтметр показывает значения от 11,5 до 11,8 В, значит аккумулятор Вашего автомобиля разрядился полностью. От 11,8 до 12,1 В – осталась ещё четверть заряда батареи. От 12,1 до 12,3 – аккумулятор наполовину заряжен. От 12,3 до 12,6 В – заряжен на три четверти. От 12,6 до 12,9 В – заряд аккумулятора 100 %.

Проверка аккумулятора под нагрузкой

Нагрузочная вилка В случаях, когда батарея полностью заряжена, то можно прибегать к обследованию аккумулятора под нагрузкой. Выполнять процесс следует по вышеописанной схеме. Правда есть один нюанс. Нагрузочную вилку следует держать подключенной ровно пять секунд, затем на финальном времени Вы и записываете, показанную вольтметром, величину. Важно! Когда Вы выполняете замеры аккумулятора, пробки батареи должны быть завёрнуты. Лучшим показателем вольтметра во время такой проверки считается 9 вольт. Это гласит водителю, что аккумулятор его автомобиля находится в прекрасном состоянии. При других показаниях следует либо зарядить аккумулятор, либо вообще заменить его. Особенности осуществления измерений под нагрузкой:

— При контакте штыря с минусовой клеммой могут возникать искры. Ничего в этом страшного нет, ведь ток, необходимый для запуска автомобиля идентичен нагрузке, которая подаётся на клемму.

— Штырь, что используется для замеров довольно ощутимо греется, поэтому лучше использовать во время процедуры перчатки.

— Интервал между замерами должен составлять 5 минут.

— Слишком частое применение нагрузочной вилки для замера заряда аккумулятора не рекомендуется, ибо каждый раз АКБ испытывает серьёзные нагрузки.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

auto.today

Отправить ответ

avatar
  Подписаться
Уведомление о
